如如影视年轻的妈妈,波多野结衣中文字幕无码,国产精品久久久无码中文字

硅膠產品Product Series

當前位置：主頁 > 硅膠產品 > 模具硅膠 > 模具硅膠

產品類別：模具硅膠

產品名稱：砂巖浮雕模具硅膠

產品詳情

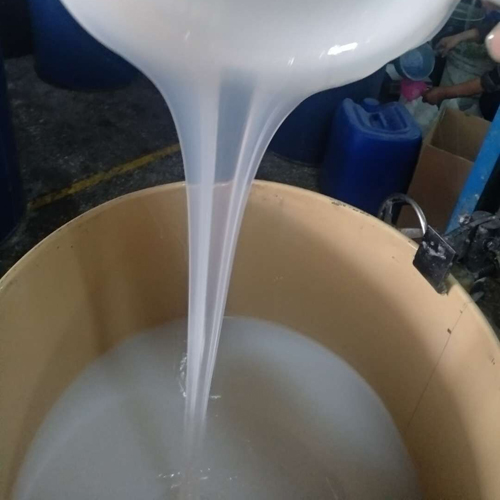

砂巖浮雕模具硅膠是一款雙組份模具硅橡膠，采用石英砂等高分子材料精致而成，分AB雙組份，膠質細膩無雜質。

特點：

1.做出來的硅膠模具不變形、不膨脹；
2.具有耐高溫、耐酸堿、耐腐蝕等優點；
3.具有良好的耐氣候性，翻模次數多，硅膠模具使用壽命長等優點；
4. 收縮率低（≤0.3%)，可室溫快速固化成型，性能可按客戶要求調整；
5.適合各種大中小、形狀復雜的產品復制及硅膠模具制作。

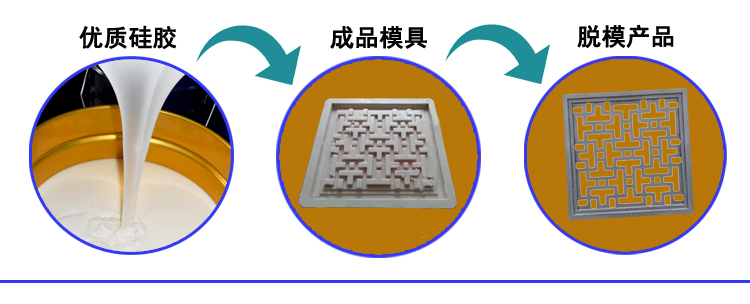

操作方法
砂巖浮雕模具硅膠

1.在玻璃板表面均勻的涂上一層脫模劑（凡士林），脫模劑也可以用清潔劑或肥皂水替代。用氣槍把玻璃板上的灰塵吹干凈；
2.根據產品的結構、花紋、用途選擇合適的硅膠進行配比，這里選擇宏圖HT-8830的模具膠進行配比（100：2-2.5）；

3.用攪拌機把硅膠攪拌均勻后放抽真空機抽真空；
4.抽真空到-0.1mpa，可以使做出來的模具沒有氣泡。若沒有抽真空機可以減少固化劑的添加量，延長硅膠固化時間，釋放多余的氣泡；

5.抽完真空后把硅膠全部倒入模種內，涂刷均勻，再次用氣槍把硅膠上的泡泡吹掉；
6.待15分鐘左右硅膠干了之后進行第二次涂刷，重復第一次涂刷步驟，一般刷到2-3次即可，具體層數視產品的大小而定；

7.待硅膠不在流動時，在硅膠模具上鋪上一層紗布；
8.涂刷完后打上卡榫、偏于合模，使模具不錯位；

9.把已經干的硅膠模具邊緣處理干凈，用木板固定外模的形狀；
10.將調好的石膏倒入木板內，并涂抹整齊，待外模固化后拆除外模；

11.用剪刀修整硅膠模具周邊毛刺，至此一個浮雕硅膠模具制作完成。模具放置24小時候在投入生產使用。
浮雕模具硅膠

1.固化劑的添加量應視溫度而定，氣溫高則減少。固化劑若添加過量會影響模具質量，硅膠模具會變脆；固化劑添加少則會延長固化時間；
2.抽真空的時間不宜太久，正常情況下，不要超過十分鐘，抽真空時間太久，硅膠馬上固化，產生了交聯反映，使硅膠變成一塊一塊的，無法進行涂刷或灌注，這樣就浪費了硅膠；
3.為了保證硅膠模具最好的發揮效果，建議制作好的模具24小時后在投入生產。
砂巖模具硅膠

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建議	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產品，柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。	很硬，類似運動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。

縮合型硅膠參數表

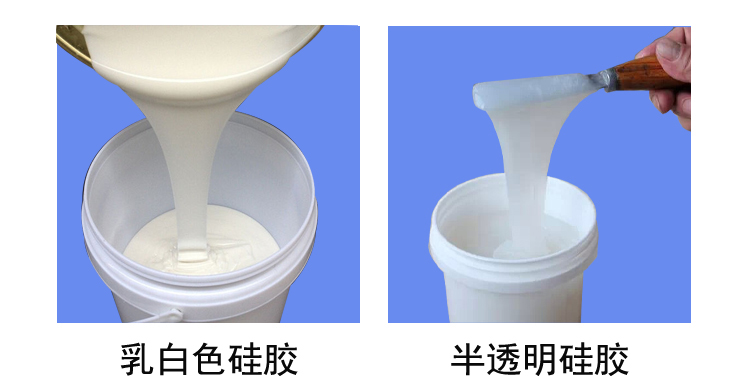

外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時間（min)	30-50		30-40			30-50
硫化時間（h）	4-5		3-4			4-5
線收縮率（%）	0.3

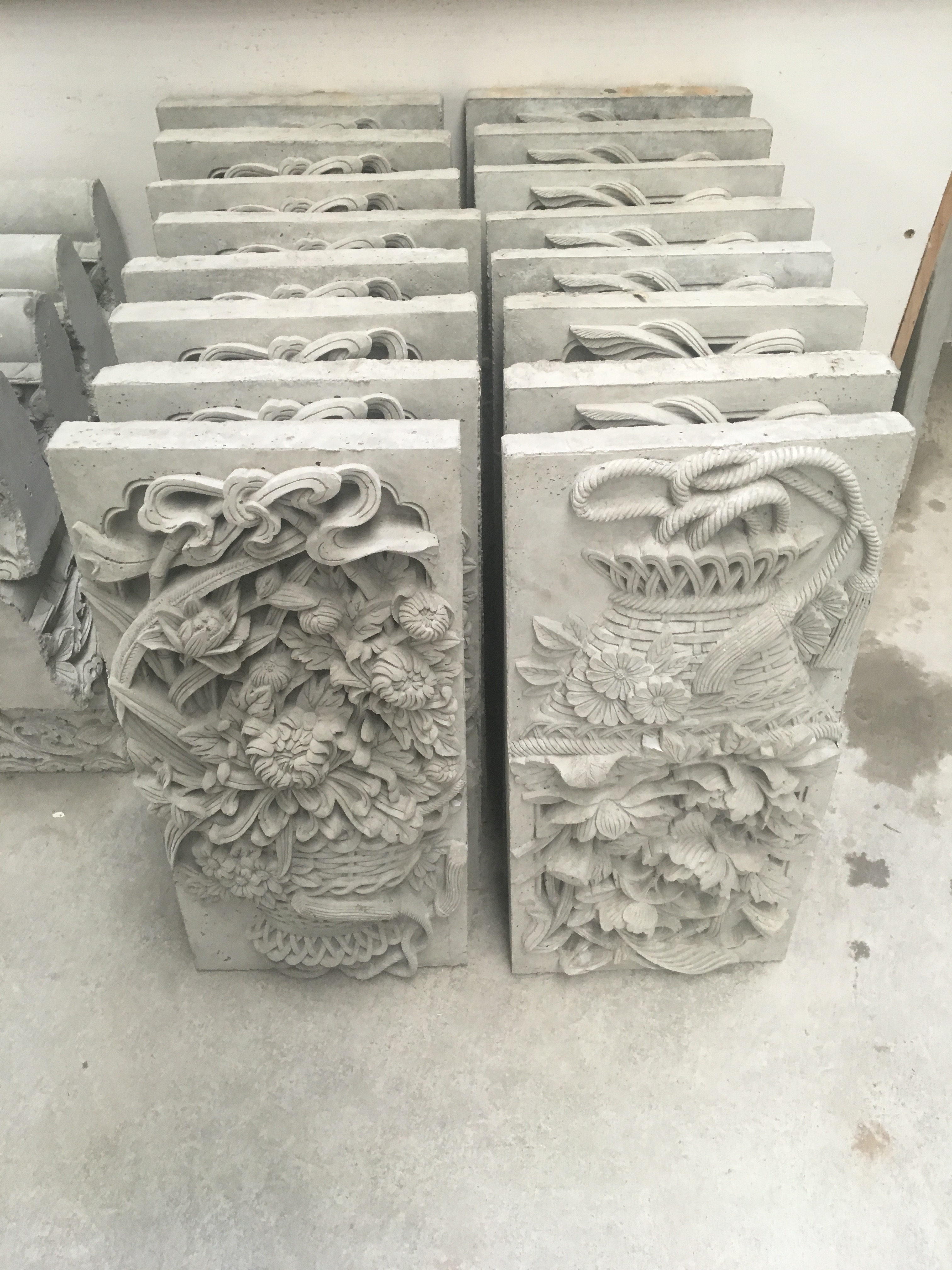

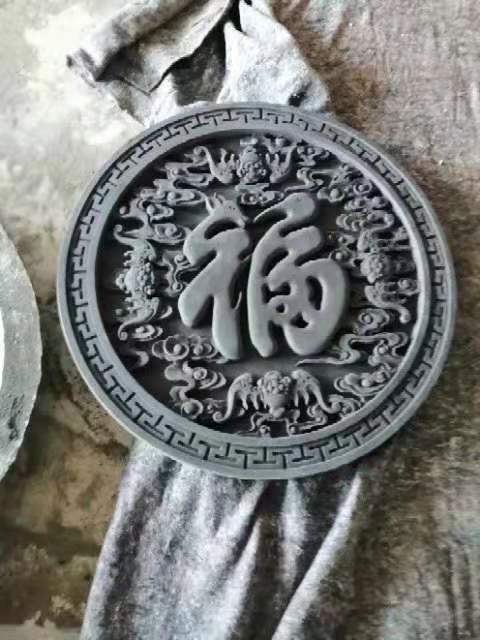

砂巖浮雕模具硅膠適合翻模各種砂巖藝術品、園林裝飾品、戶外雕塑、人造砂巖石材、園林雕塑、浮雕壁畫、成型文化石等。
砂巖模具硅膠

△硅膠產品一覽
模具硅膠產品食品級硅膠產品人體硅膠產品移印硅膠產品加成型硅膠產品縮合型硅膠產品電子灌封膠產品液槽膠產品手板模型設計專用硅膠產品注射成型硅膠產品發泡膠產品硅油產品硅膠模具成品油泥、縫合模塊

△硅膠產品案例
實拍硅膠產品案例

△硅膠產品資訊
宏圖硅膠廠家新聞硅膠行業新聞硅膠產品技術問答

相關產品

張先生
曹先生
網站
公眾號
